ТМГ-СЭЩ - трансформатор герметичный без расширителя. Регулировка напряжения без нагрузки.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Под заказ

Расшифровка  обозначений:

Т – трехфазный,
М – охлаждение происходит за счет естественного циркулирования воздуха и масла,
Г – герметичный,
СЭЩ – производитель “Электрощит” г. Самара
УХЛ1 – может эксплуатироваться  на открытом воздухе при температуре от -60°C до +40°C
Д/Yн-11 –  соединения обмотки “треугольник-звезда”


Конструктивные особенности модели ТМГ

Маслорасширитель у данной модели трансформатора отсутствует, баки имеют прямоугольную форму. Болт заземления, кран/пробка для взятия проб и пробка для спуска масла расположены внизу бака. На крышке находятся вводы ВН и НН.

В трансформаторах данного типа окисления масла не происходит, поскольку оно не контактирует с воздухом. Также модели ТМГ не требуют анализа и восстановления первоначальных свойств масла. Указатель на крышке бака позволяет визуально контролировать уровень масла. С помощью маслоуказателя можно дополнительно контролировать предельный нижний уровень по наличию индикатора в стеклянной колбе. Кроме этого, данная модель трансформатора полностью подготовлена для ввода в эксплуатацию и не требует профилактического ремонта.

Наличие Под заказ
Производитель ЗАО "ГК "Электрощит", г. Самара
Мощность, кВА 1000
Напряжение по ВН, кВ 10
Напряжение по НН, кВ 0,4
Схема соединения обмоток Д/Ун-11
Потери х.х., Вт 1500
Потери к.з., Вт 10800

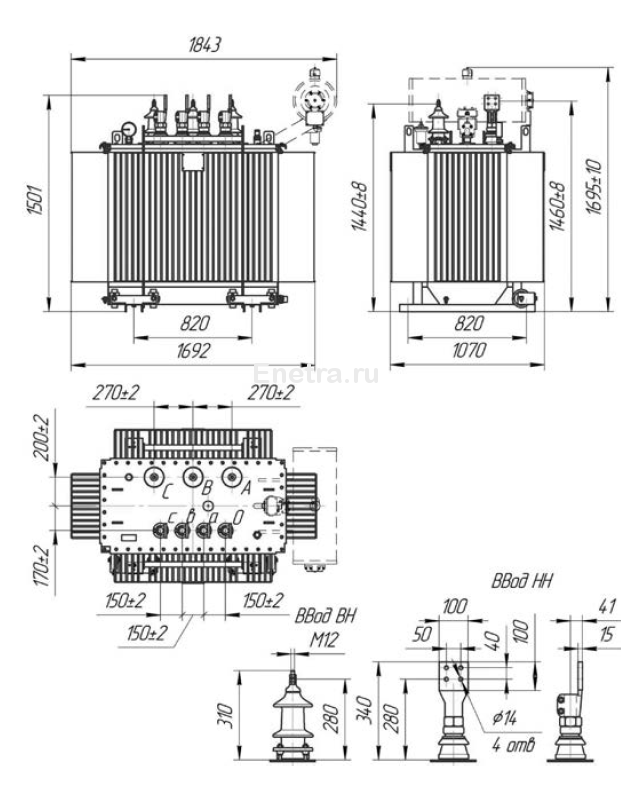

Длина, мм 1692
Ширина, мм 1070
Высота, мм 1501
Масса полная, кг 2400
Самовывоз

Забрать трансформатор можно самостоятельно с нашего склада по адресу: Новосибирск, Богдана Хмельницкого, 90.

Обращаем ваше внимание – чтобы забрать оборудование со склада, необходимо заранее уточнить наличие товара по телефону: 8 800 770 06 88 или по электронной почте inbox@enetra.pro, а также ЗА СУТКИ передать информацию для пропуска автомобиля на склад, а именно: номер, марку, цвет, ФИО и паспортные данные водителя.

Важно: если покупатель физическое лицо – ему необходимо иметь при себе иметь паспорт/доверенность, если покупатель юридическое лицо – при себе нужно иметь доверенность и печать.

Доставка

Наши клиенты могут оформить доставку в любой населенный пункт Сибирского и Дальневосточного федерального округа. Доставка осуществляется посредством транспортных компаний. Клиент может сам выбрать любую ТК, мы сотрудничаем с компаниями  Деловые линии и GTD (Кит).

Доставка оборудования производится за дополнительную плату. Для расчета стоимости доставки необходимо сообщить менеджеру место поставки, срок работы объекта поставки, возможность самостоятельной разгрузки.

Правила погрузки и требования к транспорту

В случае отгрузки трансформатора  автомобильным транспортом заказчика необходимо соблюдать следующие требования:

  • Должна быть возможность верхней загрузки — открытый верх, либо съемный тент, поскольку погрузка трансформатора осуществляется кран-балкой

  • Задняя верхняя либо боковая перекладина каркаса тента должна быть съемной

  • Настил пола прицепа или кузова должен быть деревянным

  • В кузове должны иметься узлы крепления для увязки трансформатора

Перед погрузкой настил бортовой платформы, опорные поверхности груза должны быть очищены от снега, льда и грязи. Основные борта могут наращиваться дополнительными бортами соответствующей высоты и прочности.

Размещение трансформатора в кузове транспортного средства должно обеспечить равномерное распределение его массы по всей площади бортовой платформы. Более тяжелые грузы должны размещаться ближе к продольной оси симметрии бортовой платформы автомобильного транспортного средства, а более легкие — ближе к бортам; более крупные, тяжелые грузы  размещаются снизу.

Центр тяжести груза должен находиться как можно ниже над платформой и быть в середине длины кузова автомобильного транспортного средства. При погрузке нужно учитывать эффект снижения нагрузки. При разгрузке части груза может произойти перегрузка отдельных осей в результате изменения в распределении массы груза.

Важно: масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных изготовителем для данного транспортного средства. Загрузка автомобиля сверх номинальной грузоподъемности не допускается.

Трансформаторы размещаются в кузове автомобиля  с соблюдением транспортной маркировки, предусмотренной ГОСТ 14192-96 «Маркировка грузов».

Погрузка и крепление оборудования в кузове автомобиля осуществляется работниками склада ООО «ЭНЕТРА».

схема погрузки.png

Компания обеспечивает выполнение гарантийных обязательств, в частности ремонт силовых трансформаторов завода, по всему ассортименту продукции:

  • Гарантийный срок минского силового трансформатора — 5 лет
  • Гарантийный срок трансформаторных подстанций — 3 года.
