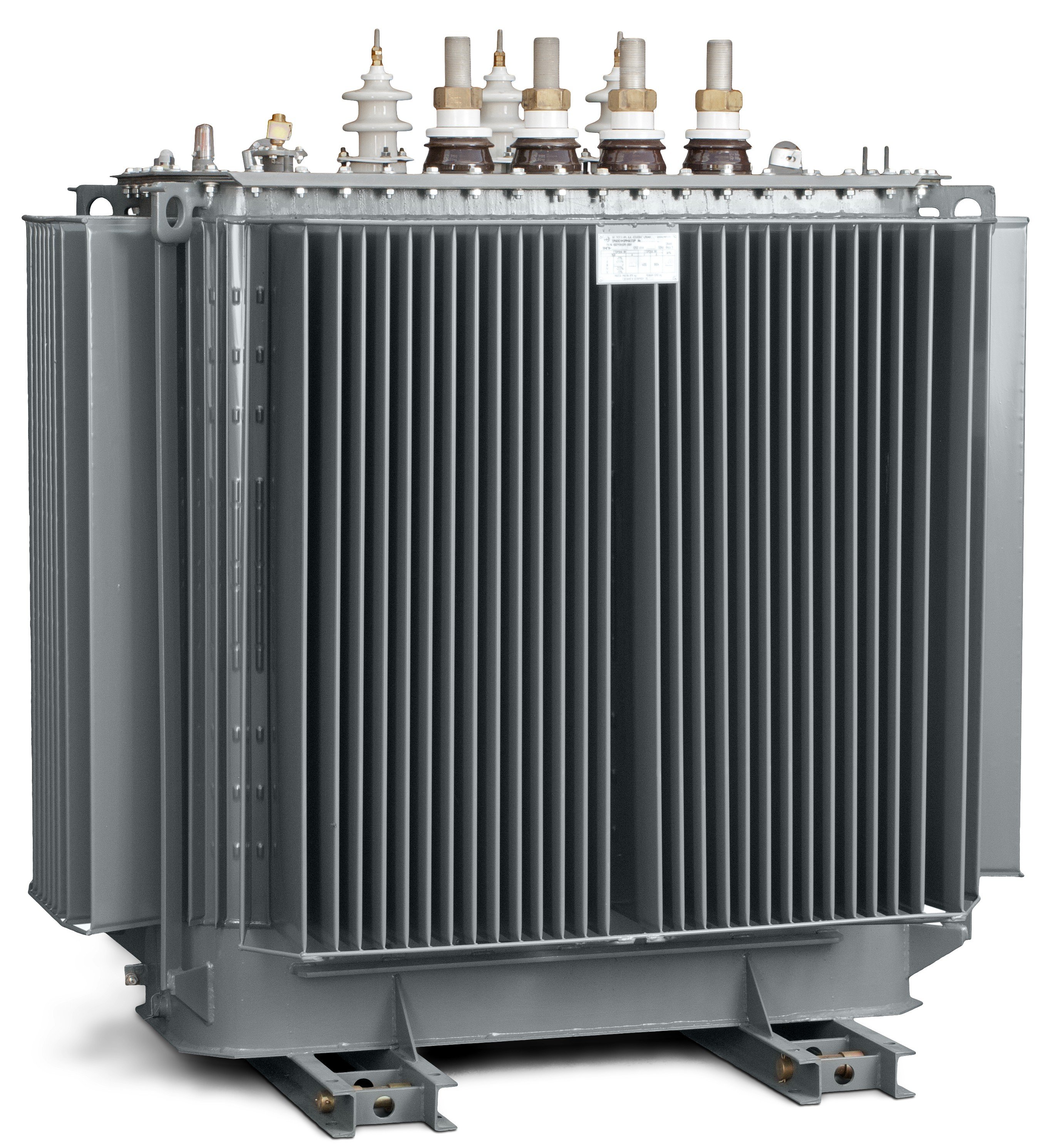

Трансформатор ТМГ21-1250/10/0,4 У/Ун-0 У1
751 800
руб.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Трансформаторы изготавливаются с сочетанием напряжений 6/0,4 кВ, 6,3/0,4 кВ, 10/0,4 кВ, 10,5/0,4 кВ, 35/0,4 со схемами и группами соединения обмоток Д/Ун-11 и У/Ун-0.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Ширина алюминиевой ленты равна высоте обмотки низшего напряжения — это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Ширина алюминиевой ленты равна высоте обмотки низшего напряжения — это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям
| Наличие | Под заказ |
| Производитель | ОАО "МЭТЗ им. В.И. Козлова", г. Минск |
| Мощность, кВА | 1250 |
| Напряжение по ВН, кВ | 10 |
| Напряжение по НН, кВ | 0,4 |
| Схема соединения обмоток | У/Ун-0 |
| Потери х.х., Вт | 1550 |
| Потери к.з., Вт | 13600 |
| Длина, мм | 1865 |
| Ширина, мм | 1210 |
| Высота, мм | 1850 |
| Масса полная, кг | 3160 |
